Hey Technik-Enthusiasten! Heute tauchen wir in die faszinierende Welt der Diodenlaser ein. Diese kompakten Lichtwunder begegnen dir wahrscheinlich täglich, ohne dass du es bemerkst – vom Barcode-Scanner im Supermarkt über deinen Blu-ray-Player bis hin zu Faserlaser-Internetverbindungen. Und natürlich spielen sie auch in Hobbyräumen und Werkstätten als Herzstück moderner Lasercutter eine immer wichtigere Rolle.
Aber was genau steckt eigentlich hinter dieser Technologie? Wie funktioniert ein Diodenlaser im Detail? Und warum hat diese kompakte Technologie so viele Anwendungsbereiche erobert? All diese Fragen werden wir in diesem Blogpost detailliert beantworten. Also schnall dich an für eine spannende Reise in die Welt der Halbleiterphysik und Lasertechnologie!
Was ist ein Diodenlaser überhaupt?
Bevor wir in die Details eintauchen, klären wir kurz die Grundbegriffe. Ein Diodenlaser (oder Laserdiode) ist ein Halbleiterbauelement, das elektrische Energie direkt in Laserlicht umwandelt. Im Gegensatz zu anderen Lasertypen wie Gas- oder Festkörperlasern ist er extrem kompakt – praktisch ein winziger Chip, der Licht erzeugt.
Diodenlaser zeichnen sich durch ihre hohe Effizienz, lange Lebensdauer und kompakte Bauweise aus. Sie können je nach Bauart und verwendetem Halbleitermaterial Licht in verschiedenen Wellenlängen erzeugen – von Infrarot über sichtbares Licht bis hin zu ultraviolettem Licht.
Die physikalischen Grundlagen
Der p-n-Übergang als Herzstück
Im Kern jedes Diodenlasers steht ein p-n-Übergang – der gleiche Grundbaustein, den du auch in Transistoren und normalen LEDs findest. Aber was ist das genau?
Ein p-n-Übergang entsteht, wenn man zwei unterschiedlich dotierte Halbleitermaterialien zusammenbringt:
- Der p-dotierte Bereich hat einen Überschuss an „Löchern“ (positiven Ladungsträgern)
- Der n-dotierte Bereich hat einen Überschuss an Elektronen (negativen Ladungsträgern)
An der Grenzfläche zwischen diesen Bereichen entsteht eine Sperrschicht. Legt man nun eine Spannung in Durchlassrichtung an (Plus an p-Seite, Minus an n-Seite), werden Elektronen und Löcher zur Grenzschicht getrieben. Dort rekombinieren sie – und hier wird’s interessant: Bei dieser Rekombination wird Energie frei, und zwar in Form von Licht!
Stimulierte Emission – wenn Photonen Freunde finden
Während eine normale LED einfach nur Licht durch spontane Emission erzeugt, nutzt ein Diodenlaser einen fantastischen quantenmechanischen Effekt namens „stimulierte Emission“. Der funktioniert so:
- Elektronen werden durch die angelegte Spannung in einen energetisch angeregten Zustand versetzt
- Wenn ein Photon (Lichtteilchen) mit der richtigen Energie auf ein solches angeregtes Elektron trifft, stimuliert es dieses, in seinen Grundzustand zurückzufallen
- Dabei wird ein zweites Photon freigesetzt, das identisch zum ersten ist – gleiche Wellenlänge, gleiche Phase, gleiche Richtung!
- Diese beiden Photonen können wiederum weitere angeregte Elektronen stimulieren, wodurch eine Kettenreaktion entsteht
Diesen Verstärkungsprozess nennt man „Light Amplification by Stimulated Emission of Radiation“ – oder kurz: LASER.
Damit dieser Prozess funktioniert, benötigt man eine sogenannte „Besetzungsinversion“ – es müssen mehr Elektronen im angeregten als im Grundzustand sein. In einem Diodenlaser wird dies durch die spezielle Struktur des p-n-Übergangs und eine ausreichend hohe Stromstärke erreicht.
Aufbau eines Diodenlasers
Die Laserdiode selbst
Eine moderne Laserdiode besteht aus mehreren dünnen Schichten verschiedener Halbleitermaterialien. Das Herzstück bildet die „aktive Zone“, in der die stimulierte Emission stattfindet. Diese wird von Schichten mit höherem Bandabstand umgeben, die einen Wellenleitungseffekt erzeugen und die Ladungsträger in der aktiven Zone konzentrieren.
Die wichtigsten Komponenten:
- Aktive Zone: Typischerweise Galliumarsenid (GaAs) oder andere III-V-Halbleiterverbindungen
- Wellenleiter-Schichten: Halten das Licht in der aktiven Zone
- Kontaktschichten: Ermöglichen das Anlegen einer elektrischen Spannung
- Endflächen: Fungieren als Resonatorspiegel
Besonders interessant ist der Resonator: Bei vielen Diodenlasern werden die Kristallendflächen so gespalten, dass sie als natürliche Spiegel wirken. Eine Seite wird oft teilverspiegelt, um den Laserstrahl austreten zu lassen.
Steuerungselektronik
Ein funktionierender Diodenlaser benötigt mehr als nur die Diode selbst. Die Steuerungselektronik ist ein entscheidender Bestandteil:
- Stromtreiber: Liefert präzisen, stabilen Strom
- Temperaturregelung: Oft mit Peltier-Element zur Kühlung
- Schutzschaltungen: Verhindern Zerstörung durch Stromspitzen oder Überhitzung
- Modulationsschaltung: Ermöglicht das schnelle Ein- und Ausschalten oder Leistungsanpassungen
Die Temperaturregelung ist besonders wichtig, da die Wellenlänge eines Diodenlasers temperaturabhängig ist – pro Grad Celsius ändert sich die Wellenlänge typischerweise um etwa 0,3 nm!
Optische Komponenten
Oft werden Diodenlaser mit zusätzlichen optischen Komponenten kombiniert:
- Kollimationslinsen: Bündeln den divergenten Strahl
- Zylinderlinsen: Korrigieren die Asymmetrie des Strahls
- Optische Isolatoren: Verhindern, dass reflektiertes Licht in die Diode zurückgelangt
- Faserkopplungen: Koppeln das Licht in Glasfasern ein
Ein interessantes Detail: Der Strahl einer Laserdiode ist im Querschnitt elliptisch und nicht rund wie bei vielen anderen Lasertypen. Daher sind spezielle optische Komponenten nötig, um einen runden Strahl zu erzeugen.
Typen von Diodenlasern
Kantenemitter
Dies ist der klassische Typ, bei dem das Licht parallel zur Schichtstruktur aus der Kante des Halbleiterkristalls austritt. Sie erzeugen einen elliptischen Strahl mit hoher Divergenz und eignen sich gut für hohe Leistungen.
Typische Wellenlängen:
- 405 nm (violett, für Blu-ray)
- 650 nm (rot, für DVDs)
- 780 nm (infrarot, für CDs)
- 808 nm, 940 nm, 980 nm (nahes Infrarot, für Pumplaser)
- 1310 nm, 1550 nm (für Telekommunikation)
Oberflächenemitter (VCSEL)
Vertical-Cavity Surface-Emitting Laser (VCSEL) emittieren das Licht senkrecht zur Schichtstruktur. Sie haben einen nahezu runden Strahl, niedrigeren Energieverbrauch und lassen sich einfacher in Arrays fertigen. Typische Anwendungen sind Mäuse, Gesichtserkennung und Kurzstrecken-Datenübertragung.
Hochleistungsdiodenlaser
Für industrielle Anwendungen gibt es Hochleistungs-Diodenlaser mit mehreren Watt oder sogar Kilowatt Ausgangsleistung. Diese bestehen oft aus Arrays von Einzeldioden, die auf speziellen Wärmesenken montiert sind. Sie werden zum Beispiel zum Pumpen von Festkörperlasern oder direkt zum Schweißen und Schneiden verwendet.

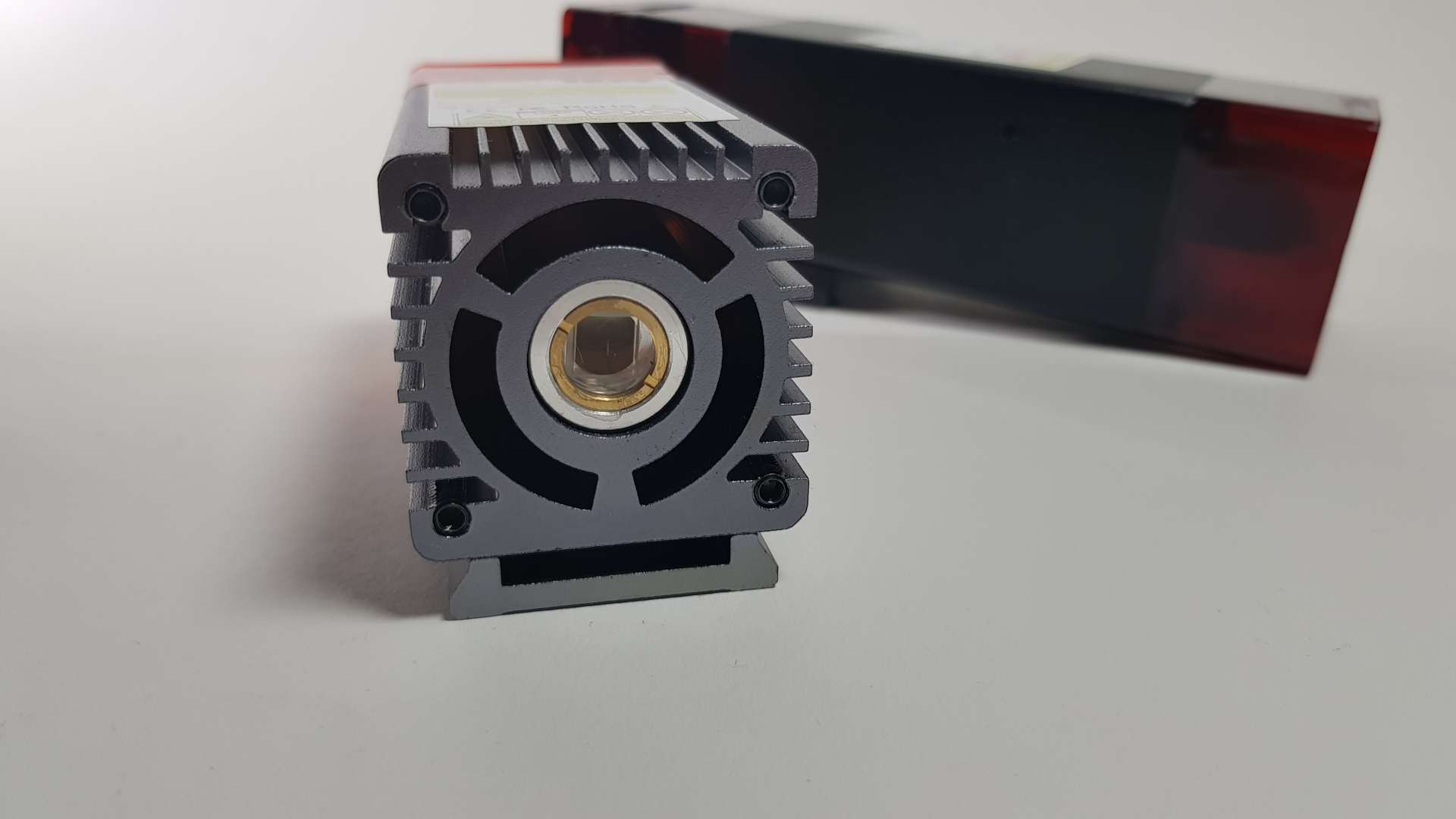

Diodenlaser in Lasercuttern
Kommen wir zu einem besonders spannenden Anwendungsgebiet: Lasercutter für Hobby und Kleingewerbe. In den letzten Jahren haben erschwingliche Diodenlaser-basierte Lasercutter den Markt erobert und ermöglichen es dir, mit überschaubarem Budget präzise Schnitt- und Gravurarbeiten durchzuführen.
In einem typischen Diodenlaser-Cutter findest du:
- Einen Hochleistungs-Diodenlaser (meist 5-15 Watt)
- Wellenlängen typischerweise im Bereich von 445 nm (blau) oder 808/1064 nm (infrarot)
- Ein optisches System zur Strahlformung und -fokussierung
- Eine CNC-Steuerung für präzise Bewegungen
- Kühlsysteme zur Vermeidung von Überhitzung
Im Vergleich zu CO₂-Lasercuttern haben Diodenlaser einige interessante Eigenschaften:
- Sie sind kompakter und kostengünstiger
- Sie benötigen keine komplexen Spiegelsysteme
- Sie schneiden besonders gut dunkle und organische Materialien
- Sie eignen sich hervorragend für feine Gravuren
Allerdings haben sie auch Grenzen:
- Geringere Leistung als CO₂-Laser (typischerweise unter 20W)
- Schwierigkeiten beim Schneiden transparenter Materialien
- Geringere Schnittgeschwindigkeit bei dicken Materialien
Vor- und Nachteile von Diodenlasern
Zu den größten Vorteilen von Diodenlasern zählen:
✅ Effizienz: Mit bis zu 70% Wirkungsgrad sind sie deutlich effizienter als viele andere Lasertypen
✅ Kompaktheit: Vom Mikrochip bis zur kompletten Baugruppe – sie sind immer klein
✅ Direktes Pumpen: Keine Umwege über Blitzlampen oder andere Energiequellen nötig
✅ Langlebigkeit: Bei richtiger Nutzung Lebensdauern von über 50.000 Stunden
✅ Einfache Modulation: Die Ausgangsleistung lässt sich sehr schnell und präzise steuern
✅ Günstige Massenproduktion: Herstellung mit standardisierten Halbleiterprozessen
Aber natürlich gibt es auch Nachteile:
❌ Strahlqualität: Oft schlechter als bei anderen Lasertypen (höhere Divergenz, elliptischer Strahl)
❌ Temperaturempfindlichkeit: Wellenlänge und Leistung variieren mit der Temperatur
❌ Leistungsbegrenzung: Einzeldioden haben Leistungsgrenzen (für Hochleistung werden Arrays benötigt)
❌ Empfindlichkeit: Anfällig für elektrostatische Entladungen und optische Rückkopplungen
Die Zukunft der Diodenlaser-Technologie
Die Forschung an Diodenlasern schreitet rasant voran. Einige spannende Entwicklungen:
- Quantenkaskadenlaser: Ermöglichen neue Wellenlängenbereiche im mittleren und fernen Infrarot
- Terahertz-Diodenlaser: Schließen die „Terahertz-Lücke“ zwischen Elektronik und Photonik
- Blau-violette Hochleistungsdioden: Für noch feinere Bearbeitung und neue Anwendungen
- Integrierte Photonik: Komplette optische Systeme auf einem Chip
- Mikro-MEMS-Integration: Kombiniert bewegliche Mikrostrukturen mit Diodenlasern
Die Miniaturisierung schreitet voran, und wir werden immer leistungsfähigere Diodenlaser in immer kleineren Gehäusen sehen. Das könnte in den nächsten Jahren zu völlig neuen Anwendungen führen – von medizinischen Implantaten bis hin zu neuartigen Display-Technologien.
Fazit
Diodenlaser sind wahre Alleskönner der modernen Technik. Ihre einzigartige Kombination aus Kompaktheit, Effizienz und Vielseitigkeit macht sie zum idealen Werkzeug für unzählige Anwendungen – vom Barcode-Scanner bis zum Lasercutter.
Die grundlegenden physikalischen Prinzipien – p-n-Übergang und stimulierte Emission – ermöglichen diese beeindruckende Technologie. Und obwohl Diodenlaser bereits seit den 1960er Jahren existieren, erleben wir gerade erst den Anfang ihrer vollen Entfaltung.
Wenn du selbst mit einem Diodenlaser experimentieren möchtest, sind die heute erhältlichen Hobby-Lasercutter ein guter Einstiegspunkt. Sie bieten einen faszinierenden Einblick in die Lasertechnologie und eröffnen gleichzeitig kreative Möglichkeiten für deine Projekte.
Hast du Erfahrungen mit Diodenlasern oder Fragen zur Technologie? Schreib mir gerne einen Kommentar – ich freue mich auf den Austausch!
Dieser Artikel wurde am 08.04.2025 verfasst und erhebt keinen Anspruch auf Vollständigkeit.
Beim Umgang mit Lasern bitte immer die entsprechenden Sicherheitsvorschriften beachten!
