Relais sind die unsichtbaren Helfer in der Welt der Heimautomatisierung. Sie öffnen und schließen Stromkreise, aktivieren Geräte und sorgen dafür, dass deine Smarthome-Komponenten kommunizieren und handeln. Ob Lampen, Lüfter oder komplexe Steuerungen: Relais bilden oft die Brücke zwischen smarter Logik und physischer Aktion.
Trotz ihrer Relevanz werden Relais von vielen Hobbybastlern und sogar erfahrenen Technikfans unterschätzt. Dabei ermöglichen sie erstaunlich vielseitige Anwendungen – sowohl in klassischen Hausinstallationen als auch in modernen IoT-Umgebungen.
Wie funktioniert ein Relais?
Ein Relais ist im Grunde ein fernsteuerbarer Schalter. Es besteht aus einem Elektromagneten, einem Schaltkontakt und einem Mechanismus, der den Stromfluss regelt. Sobald das Relais ein elektrisches Signal erhält – beispielsweise von einem Mikrocontroller wie einem Arduino oder ESP32 – aktiviert es den Schaltmechanismus und schaltet den angeschlossenen Verbraucher ein oder aus.
Es gibt unterschiedliche Arten von Relais:

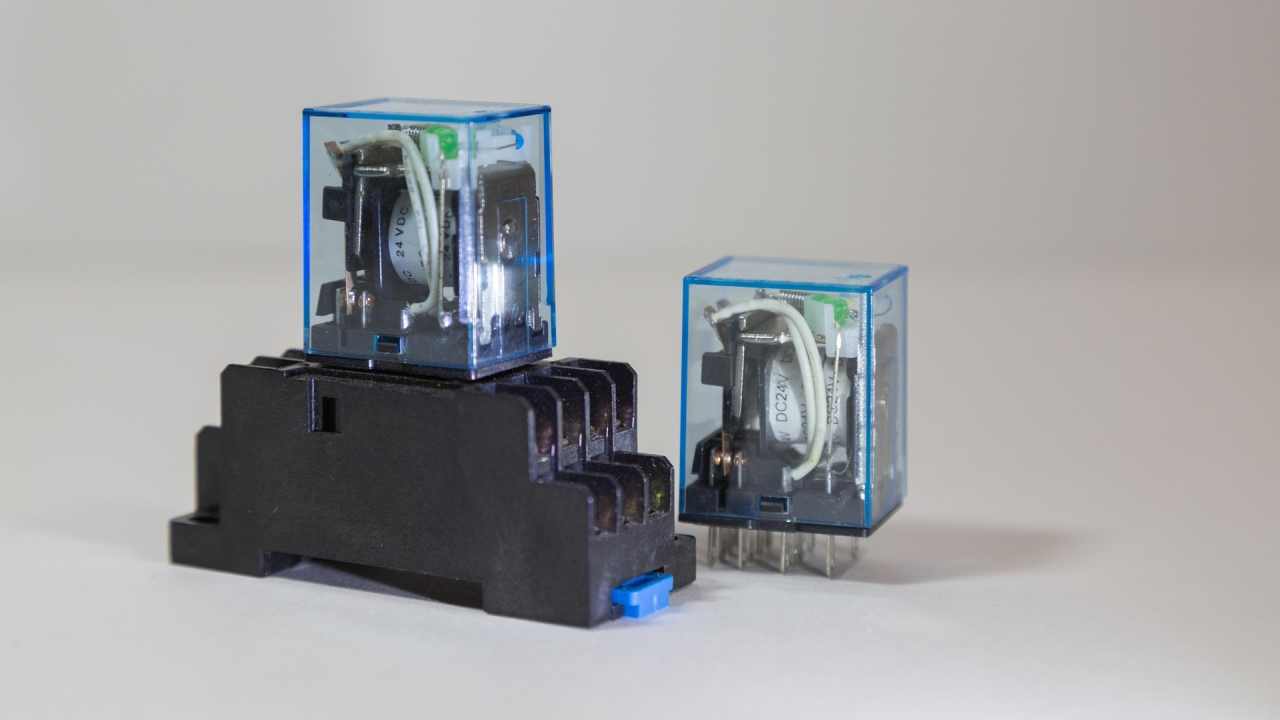

- Mechanische Relais: Klassisch, zuverlässig, hörbares Klicken beim Schalten
- Halbleiter-Relais (SSR): Verschleißfrei, leise, ideal für empfindliche Geräte
- Relais-Module: Kombination aus Schaltung und Relais, meist mit optischer Trennung, ideal für Mikrocontroller-Projekte
Ein großer Vorteil: Relais können auch hochvoltige Geräte (230 V) schalten, obwohl sie selbst nur mit niedriger Spannung (z. B. 5 V oder 3,3 V) angesteuert werden. Dadurch eignen sie sich ideal für Smarthome-Anwendungen, bei denen Mikrocontroller die Steuerlogik übernehmen.
Typische Anwendungsfälle im Smarthome
Die Einsatzmöglichkeiten von Relais in der Heimautomatisierung sind nahezu grenzenlos. Alles, was sich über Strom steuern lässt, kannst du theoretisch auch über ein Relais kontrollieren – vorausgesetzt, es ist fachgerecht installiert.
Häufig genutzte Szenarien:
- Lichtsteuerung: Ein- und Ausschalten von Decken- oder Außenbeleuchtung über einen Bewegungssensor oder Zeitplan
- Lüftungssysteme: Smarte Steuerung von Badlüftern oder Dunstabzugshauben – z. B. per Luftfeuchtigkeitssensor
- Heizlüfter oder Radiatoren: Automatisierte Temperaturregelung mit Thermosensor und smarter Steuerung
- Garagentoröffner: Relaiskontakt ersetzt den klassischen Taster, steuerbar per App oder Sprache
- Kaffeemaschinen: Morgendlicher Start per Timer oder Sonnenaufgangssimulation
- Aquarienpumpen oder Bewässerungsanlagen: Regelbare Zyklen oder wetterabhängige Steuerung
Vorteile sind:
- Kostengünstig: Relais-Module kosten meist unter 5 € und bieten hohen Nutzwert
- Flexibel: Einfache Integration mit Microcontrollern wie Raspberry Pi oder Arduino
- Skalierbar: Mehrere Relais-Module lassen sich für komplexere Szenarien kombinieren
- Unabhängig: Funktioniert auch ohne Cloud-Anbindung oder Internet
Auch ungewöhnliche Geräte kannst du steuern – beispielsweise eine Nebelmaschine im Heimkino, die automatisch beim Start eines Films aktiviert wird. Möglich wird das durch eine Szene, die das Licht dimmt, den Fernseher startet und gleichzeitig über ein Relais die Nebelmaschine für einige Sekunden anschaltet.
Sicherheitsaspekte bei der Relaisnutzung
So vielseitig Relais auch sind, beim Umgang mit stromführenden Leitungen ist Sicherheitsbewusstsein entscheidend. Vor allem bei Geräten mit Netzspannung (230 V) ist Vorsicht geboten. Wenn du Laie bist, solltest du auf fertig konfektionierte Relais-Module zurückgreifen oder den Einbau durch eine Elektrofachkraft vornehmen lassen.
Wichtige Hinweise:
- Verwende Relais mit optischer Trennung, um deine Mikrocontroller vor Spannungsspitzen zu schützen.
- Isoliere offene Kontakte sauber, insbesondere bei Arbeiten mit Wechselstrom.
- Achte auf Strombelastbarkeit: Nicht jedes Relais hält 10 A dauerhaft aus – prüfe die Angaben im Datenblatt.
- Verwende Sicherungen oder FI-Schalter, um deine Installation zusätzlich abzusichern.
- Vermeide billige No-Name-Module, bei denen die Verarbeitungsqualität nicht überprüfbar ist.
Eine saubere Verdrahtung und die Verwendung von Hutschienengehäusen sorgen zudem für einen professionellen und langlebigen Aufbau.
Smarte Steuerung mit MQTT, Node-RED & Co.
Wenn du deine Relais-Komponenten smart steuern möchtest, kannst du auf diverse Open-Source-Lösungen setzen. Besonders beliebt sind MQTT-gestützte Systeme in Kombination mit Node-RED oder Home Assistant.
So geht’s:
- MQTT (Message Queuing Telemetry Transport): Leichtgewichtiges Protokoll, ideal für das Versenden von Steuerbefehlen.
- Node-RED: Visuelle Programmierumgebung zum Verknüpfen von Sensoren, Zeitplänen und Aktoren.
- Home Assistant: Umfangreiche Smarthome-Zentrale mit Unterstützung für Relais, Zigbee, Z-Wave, WLAN etc.
- Tasmota/ESPHome: Firmware-Alternativen für WLAN-fähige Mikrocontroller mit Webinterface und MQTT-Support.
Beispiel: Ein ESP8266-Board mit Tasmota-Firmware schaltet per MQTT-Befehl ein Relais. Dieses Relais steuert wiederum einen 230-Volt-Lüfter in der Werkstatt. Der Befehl wird über Node-RED ausgelöst – etwa dann, wenn der Temperatursensor 28 °C überschreitet.
Kleine Bausteine, große Wirkung im Smarthome
Relais sind mehr als nur elektrische Schalter. Sie sind die Schlüsselkomponenten, wenn es darum geht, deine Smarthome-Vision Wirklichkeit werden zu lassen. Ob du nun ein einfaches Licht schaltest, das Garagentor öffnest oder sogar eine Nebelmaschine per App steuerst – Relais bringen deine Ideen ins Rollen.
