Es gibt diesen einen Moment, den jeder von uns kennt: Du startest abends einen Druck, gehst zufrieden ins Bett – und am Morgen erwartet dich statt eines sauberen Bauteils nur ein wirres Spaghettimonster aus erkaltetem Filament. Genau dieses Drama habe ich auf meinem Anycubic i3 Mega S unzählige Male durchlebt, bevor ich verstanden habe, was wirklich dahintersteckt. Wenn es bei dir wieder heißt: 3D Druck Schicht haftet nicht – dann gibt es eigentlich zwei völlig verschiedene Übeltäter, die man unbedingt auseinanderhalten muss. Erstens: Die erste Schicht klebt nicht auf der Platte. Zweitens: Das Bauteil sieht gut aus, bricht aber zwischen den Layern auf wie trockenes Knäckebrot. Das ist Delamination – ein ganz anderes Biest. In diesem Bericht zeige ich dir, wie ich beide Probleme systematisch gejagt und gelöst habe.
Problem 1: Die erste Schicht haftet nicht am Druckbett
Die erste Schicht ist das Fundament deines gesamten Drucks. Sitzt sie nicht, kannst du den Rest vergessen – egal wie perfekt deine restlichen Einstellungen sind. Bei mir war es früher fast immer eine Kombination aus drei Dingen: falscher Abstand, dreckige Platte und zu niedrige Temperatur. Lass uns das der Reihe nach durchgehen, denn genau in dieser Reihenfolge gehe ich auch in der Werkstatt vor.
Leveling und Z-Offset: Der berühmte Papiertest
Bevor du irgendetwas anderes anfasst, muss das Leveling stimmen. Wichtig: Leveling und Z-Offset sind nicht dasselbe. Beim Leveling sorgst du dafür, dass das Bett über die gesamte Fläche gleichmäßig weit von der Düse entfernt ist. Der Z-Offset ist dann die Feinjustage – der exakte vertikale Abstand zwischen Düsenspitze und Platte. Erst wenn das Bett plan ist, fängst du mit dem Offset an. Wer den Offset benutzt, um ein schiefes Bett auszugleichen, jagt sich nur selbst in den Wahnsinn.
Mein Klassiker zum Einstellen ist der Papiertest: Ein normales Blatt Druckerpapier zwischen Düse und Bett schieben und die Düse Stück für Stück absenken. Richtig sitzt der Abstand, wenn das Papier beim Hin- und Herziehen spürbar kratzt und leichten Widerstand bietet – aber sich noch bewegen lässt. Lässt es sich völlig frei verschieben, ist der Abstand zu groß: Das Filament wird nur lose aufgelegt statt richtig angedrückt, und die ersten Linien lassen sich später wie ein Klebeband wieder abziehen. Schon ein Offset, der 0,1 mm zu weit weg ist, reicht, dass dir Ecken und feine Strukturen hochziehen. Klemmt das Papier dagegen bombenfest, ist die Düse zu tief – dann quetschst du das Material zu sehr und riskierst einen Elefantenfuß oder einen verstopften Hotend. Bei modernen Druckern wie meinem Elegoo Centauri Carbon 2 justiere ich den Offset am liebsten live während der ersten Schicht per Babystepping nach. Wer es ganz genau wissen will, findet in der offiziellen Prusa Knowledge Base zur First Layer Calibration und im OrcaSlicer-Kalibrierungs-Wiki auf GitHub hervorragende Anleitungen.
Reinigung: Hautfett ist dein Feind
Wenn das Leveling passt und es trotzdem nicht hält, schau auf deine Platte. Ein einziger Fingerabdruck hinterlässt genug Hautfett, um exakt an dieser Stelle eine antihaftbeschichtete Zone zu erzeugen – ich habe mir das jahrelang selbst kaputtgemacht, indem ich die Platte beim Reinmachen angefasst habe. Mein Standard heute: vor jedem Druck mit Isopropanol (90 % oder höher) und einem fusselfreien Tuch über die Fläche wischen. Das löst Fett zuverlässig und verfliegt rückstandsfrei.
Aber Isopropanol allein reicht nicht ewig. Nach etwa zehn bis fünfzehn Drucken setzt sich auf einer PEI-Platte ein Film aus Weichmachern und Rückständen ab, den Alkohol nicht mehr packt. Dann war bei mir immer die Rettung: ab damit ins Spülbecken, mit warmem Wasser und einem Tropfen Spülmittel gründlich abwaschen und mit einem sauberen Tuch trockentupfen. Gerade bei einer strukturierten PEI-Platte holst du damit die volle Haftkraft zurück. Danach gilt: nicht mehr mit den Fingern anfassen.
Experten-Tipp: Drossle die Geschwindigkeit der ersten Schicht im Slicer auf 20–25 mm/s. Je langsamer die erste Lage gelegt wird, desto mehr Zeit hat das Filament, sich mit der Oberfläche zu verbinden. Das hat bei mir schon Prints gerettet, bei denen alles andere stimmte.
Temperaturen: In 5-°C-Schritten gegen Warping
Die Betttemperatur entscheidet mit, ob die erste Schicht greift oder ob dir die Ecken hochziehen – das berüchtigte Warping. Mein Vorgehen ist immer dasselbe: Ich taste mich in 5-°C-Schritten nach oben heran, statt wild hin- und herzuspringen. Bei PLA fange ich um die 60 °C an, bei PETG liegt der Sweet Spot eher bei 80–85 °C. Reißt mir trotzdem eine Ecke hoch, gehe ich erst um 5 °C höher, bevor ich an anderen Schrauben drehe. Bei dem Druckbett gilt: heiß genug, dass die Basis schön pliable bleibt, aber nicht so heiß, dass das Bauteil später festklebt wie angeschweißt. Mit PETG auf glatter PEI ist genau das nämlich ein Risiko – das Material bondet teils so stark, dass es die Plattenoberfläche beim Lösen mitreißt. Ein dünner Schicht Klebestift wirkt hier paradoxerweise als Trennmittel, nicht als Haftvermittler.
Problem 2: 3D Druck Schicht haftet nicht im Bauteil (Delamination)
Jetzt wird es spannend, denn das hier ist das fortgeschrittene Problem. Der Druck läuft durch, sieht von außen tadellos aus – und dann brichst du das fertige Teil mit zwei Fingern entlang der Layer auseinander. Das ist Delamination: Die einzelnen Schichten sind nie richtig miteinander verschmolzen. Wenn das Problem lautet: 3D Druck Schicht haftet nicht, es aber im Inneren des Bauteils auftritt, dann liegt es fast immer an einem dieser vier Punkte.
Hotend-Temperatur: Zu kalt = keine Verschmelzung

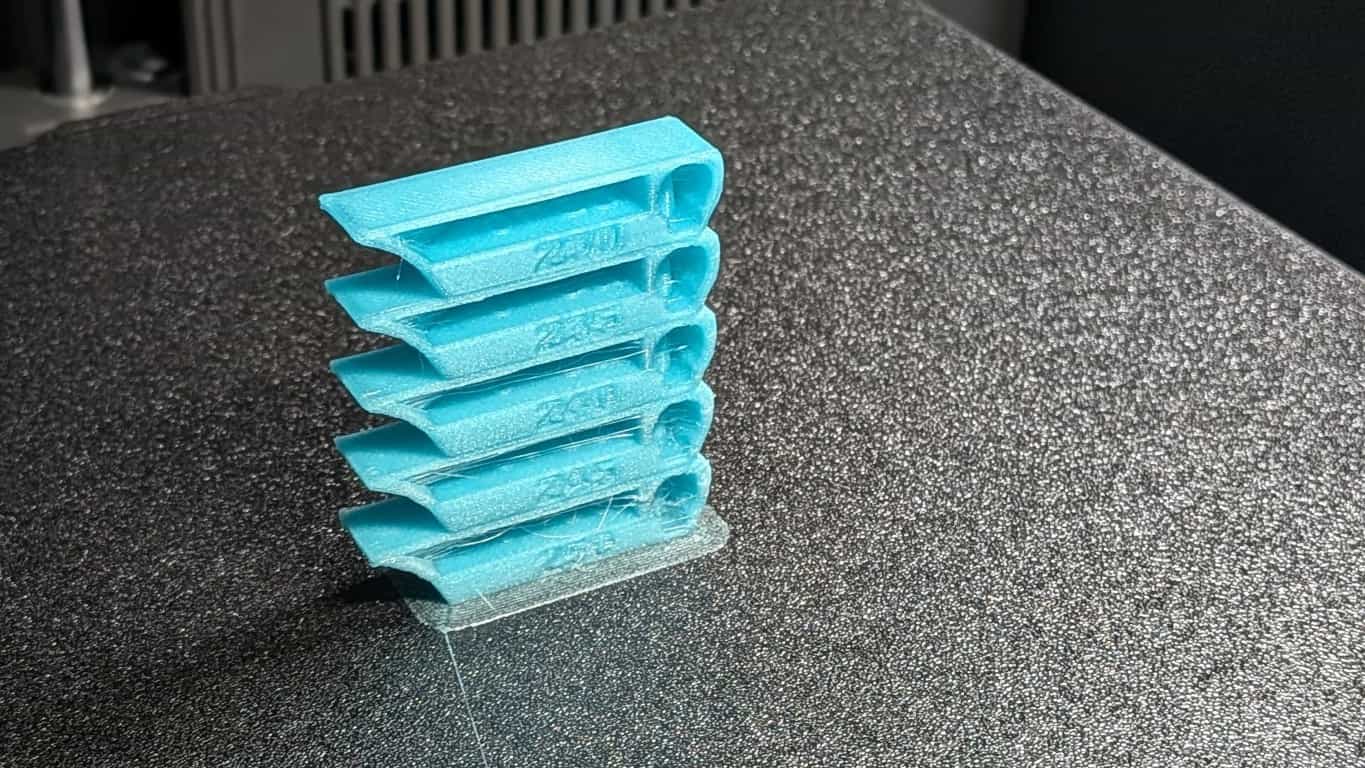

Die häufigste Ursache für Schichttrennung ist eine zu niedrige Hotend-Temperatur. Damit zwei Layer dauerhaft halten, muss die neue Lage die darunterliegende kurz wieder anschmelzen und sich mit ihr verbinden. Ist das Filament zu kalt, liegt es nur lose auf – die Layer kleben kaum, das Bauteil wird brüchig. Mein Werkzeug der Wahl dagegen ist der Temp-Tower: ein Testdruck, der die Temperatur stockwerkweise variiert. OrcaSlicer bringt einen solchen Test fertig mit – eine gute Schritt-für-Schritt-Erklärung findest du im OrcaSlicer-Kalibrierungs-Wiki. Nach dem Druck schaue ich, ab welcher Höhe die Schichten am besten zusammenhalten und die Oberfläche am saubersten ist. Bei PETG zum Beispiel hat sich bei mir gezeigt, dass ich eher ans obere Ende des Herstellerbereichs gehen muss, gerade wenn ich schneller drucke – denn bei höherem Tempo bleibt dem Material weniger Zeit im Heizblock. Faustregel: Druckst du schneller, gib ruhig 5–10 °C drauf.
Bauteilkühlung: Hier trennt sich PLA von PETG und ASA
Das ist der Punkt, an dem die meisten Einsteiger scheitern – ich eingeschlossen, damals. Die Bauteilkühlung ist nämlich nicht für jedes Material gleich. PLA liebt maximale Lüfterdrehzahl: 100 % Fan sorgen für scharfe Kanten, saubere Überhänge und Detail. Wenn du jetzt denkst „mehr Kühlung ist immer besser“, machst du bei anderen Materialien alles kaputt.
Bei PETG führt zu viel Kühlung direkt zu dem Problem, das wir vermeiden wollen: Die Layer kühlen zu schnell ab, verschmelzen nicht richtig und das Teil delaminiert oder wird spröde. Mein Sweet Spot liegt hier bei 30–50 % Lüfter – und die ersten paar Schichten lasse ich den Fan komplett aus, damit die Basis schön warm und haftfreudig bleibt. Bei ASA ist es noch extremer: Hier fahre ich 0–20 % und schalte den Lüfter, wenn überhaupt, erst ab Schicht fünf zu. Zu viel Luft erzeugt bei ASA massive thermische Spannungen, die das Bauteil entlang der Layer aufreißen. Eine schöne Übersicht zu materialabhängigen Kühlprofilen liefert das Polymaker-Wiki zum Thema Cooling.
Achtung: Öffne bei ASA niemals mitten im Druck die Einhausung, um „mal eben“ nachzuschauen. Der plötzliche Temperatursturz wirkt wie ein Kälteschock und kann die Schichten sofort delaminieren lassen. Nutze stattdessen eine Webcam – das habe ich auf die harte Tour gelernt.
Umgebung und Gehäuse: Zugluft ist der unsichtbare Killer
Manchmal liegt es gar nicht am Slicer, sondern am Standort. Ein offenes Fenster, eine Tür, die zur falschen Zeit aufgeht – schon zieht kalte Luft über den Druck und reißt einzelne Schichten thermisch auseinander. Bei unkritischen Filamenten wie PLA ist das meist egal, aber bei ASA oder carbonfaserverstärktem PLA-CF wird Zugluft schnell zum Verhängnis. ASA schrumpft beim Abkühlen stark, und ohne gleichmäßige Umgebungswärme entsteht ein Temperaturgradient: Die unteren Schichten bleiben warm auf dem Heizbett, die oberen kühlen auf Raumtemperatur ab – das Teil zieht sich an den Ecken hoch wie ein Kartoffelchip und delaminiert. Deshalb gilt für mich: Anspruchsvolle Filamente kommen nur in den geschlossenen Bauraum. Eine Einhausung hält die Wärme im Druckraum und lässt das Bauteil langsam und gleichmäßig auskühlen. Offene Drucker stoßen hier einfach an ihre Grenzen. PETG ist da übrigens deutlich gutmütiger und braucht in den meisten Fällen keine Einhausung.
Materialfluss: Under-Extrusion erkennen und beheben
Der letzte Verdächtige ist der Materialfluss. Wenn der Extruder weniger Filament fördert, als der Slicer denkt – die sogenannte Under-Extrusion – dann fehlt schlicht das Material, um die Layer ordentlich miteinander zu verbinden. Du erkennst es an dünnen, lückenhaften Linien und Bauteilen, die sich entlang der Schichten leicht aufspalten lassen. Im Slicer steuerst du das über den Extrusionsmultiplikator (Flow). Ich erhöhe ihn in kleinen Schritten, etwa von 1,0 auf 1,02 oder 1,04, und schaue, ob die Wände dichter werden. Bevor du aber an der Software drehst, prüfe die Hardware: Sitzt das Extruder-Zahnrad fest auf der Motorwelle? Rutscht der Filamentstrang durch? Ist die Düse vielleicht halb verstopft? Oft ist das die eigentliche Wurzel, und kein Flow-Wert der Welt gleicht ein mechanisches Problem aus. Auch feuchtes Filament kann hier reinspielen – wenn deine Spule länger offen lag, trockne sie vor dem nächsten Versuch.
Und genau dieses Thema Feuchtigkeit wird unterschätzt. Kunststoffe wie PETG, ASA und vor allem Nylon ziehen Wasser regelrecht aus der Luft. Hat das Filament zu viel davon aufgesogen, verdampft das Wasser schlagartig in der heißen Düse und bildet winzige Dampfbläschen im Materialstrang. Diese Bläschen unterbrechen den konstanten Materialfluss – du hörst oft ein leises Knistern oder Ploppen am Hotend, und die Layer bekommen mikroskopische Lücken, an denen sie nicht sauber verschmelzen. Das Ergebnis ist genau die schlechte Schichthaftung, die wir vermeiden wollen, plus eine raue, milchige Oberfläche. Mein Rettungsanker ist ein Filamenttrockner: Eine Spule PETG ein paar Stunden bei rund 65 °C getrocknet, und plötzlich druckt das vermeintlich „kaputte“ Filament wieder einwandfrei. Bevor du also stundenlang an Flow und Temperatur schraubst – trockne erst mal die Spule.
Mein Fazit: Systematisch statt panisch
Der wichtigste Rat aus all meinen durchgemachten Fehlschlägen: Ändere niemals alle Parameter gleichzeitig. Wenn du an Temperatur, Z-Offset und Lüfter auf einmal drehst, weißt du am Ende nie, was geholfen hat – oder was es noch schlimmer gemacht hat. Geh stattdessen eine Variable nach der anderen durch, vom Fundament (erste Schicht) bis zur Verschmelzung (Delamination). Dann wird aus dem frustrierenden Rätsel ein lösbares Problem. Und jetzt seid ihr dran: Welcher dieser Punkte hat bei euch schon mal für ein Spaghettimonster gesorgt? Habt ihr einen Geheimtipp, den ich vergessen habe? Schreibt es in die Kommentare – ich bin gespannt, wie ihr eure Drucke rettet!
